鋼結(jié)構(gòu)加工中，尤其是在焊接環(huán)節(jié)有許多值得注意和提前防范的細節(jié)問題，比如出現(xiàn)焊接氣孔需要如何處理，相信這是困擾許多鋼結(jié)構(gòu)廠家的棘手問題。接下來就與山西盛大鋼結(jié)構(gòu)工程公司與您一起了解。
    首先依然先來了解一下鋼結(jié)構(gòu)加工中有關(guān)于焊接氣孔的相關(guān)規(guī)定：一、二級焊縫不允許存在氣孔缺陷；三級焊縫允許每50mm長度焊縫內(nèi)允許存在直徑＜0.1t且≤3mm的氣孔2個；孔距應(yīng)該≥6倍孔徑。

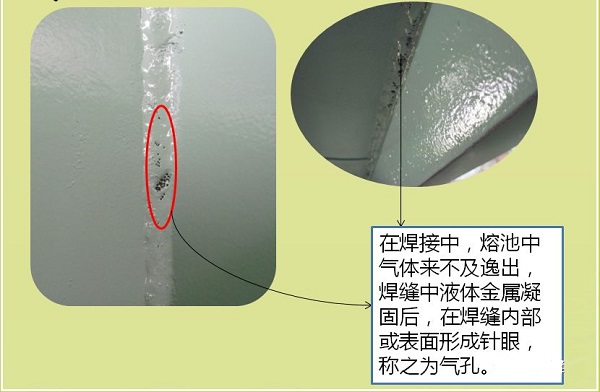

接下來一起分析形成鋼結(jié)構(gòu)加工中這些焊接氣孔的具體原因：
    1.坡口及其周邊相對范圍內(nèi)有油跡、銹斑、水漬、污物（特別是漆痕），是導(dǎo)致焊縫出現(xiàn)氣孔的一個原因；
    2.焊絲鍍銅層局部脫落，以致該部位生銹，也會使焊縫產(chǎn)生氣孔；
    3.厚工件焊后未及時進行后熱（去氧），或后熱溫度不夠，或保溫時間不夠，都有可能使焊縫殘留氣孔；
    4.表面氣孔與焊材烘焙溫度不夠，升溫速度太快，保溫時間不夠有直接的關(guān)系。

了解鋼結(jié)構(gòu)加工中導(dǎo)致焊接氣孔產(chǎn)生的原因后，更重要的是學(xué)習(xí)其防止措施：
    1.數(shù)量少兒直徑小的表面氣孔，可用角向砂輪磨去，磨至該部位能同整條焊縫平順過渡，向母材圓滑過渡；
    2.厚工件焊前要預(yù)熱，并達到規(guī)范要求的溫度。厚工件應(yīng)嚴格控制道間溫度；
    3.焊接材料應(yīng)按規(guī)定進行烘焙和保溫，并在領(lǐng)用后，在大氣中不宜超過4小時；
    4.注重哈吉中中焊接環(huán)境，在相對濕度大于90%時應(yīng)該暫停施焊；手工電弧焊在風(fēng)速超過8m/s，氣體保護焊在風(fēng)速超過2m/s時施焊，應(yīng)采取黨風(fēng)措施；環(huán)境溫度低于0℃時，應(yīng)將工件加熱到20℃，元需預(yù)熱的工件此時應(yīng)多預(yù)熱20℃，加熱范圍為長寬各大于2倍工件的厚度，且各不小于100mm；
    5.注意執(zhí)行焊接工藝參數(shù)，提高焊工技能氣體保護焊的槍管內(nèi)要經(jīng)常用壓縮空氣吹通，以排除污物。
    細節(jié)決定成敗，焊接當中出現(xiàn)問題的機會很多，在鋼結(jié)構(gòu)加工中是尤其值得注意的方面。山西盛大鋼結(jié)構(gòu)工程公司會不斷更新在生產(chǎn)、安裝中一些常見問題的防止措施。感謝您的關(guān)注，更歡迎您有相關(guān)鋼結(jié)構(gòu)的問題都來洽談咨詢。
    本文鏈接：http://www.hao12308.com/news/0005815840.html 轉(zhuǎn)載請注明出處
